ВЗ Заградители высокочастотные

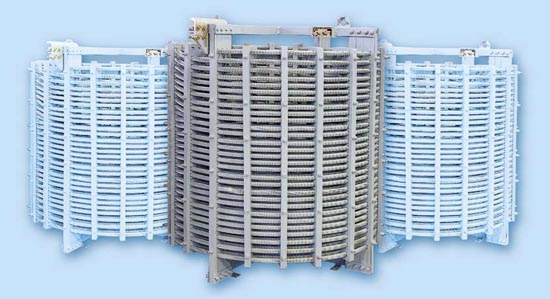

Заградители высокочастотные серии ВЗ

Высокочастотные заградители серии ВЗ с естественным воздушным охлаждением предназначены для создания высокочастотных каналов связи по высоковольтным линиям электропередач.
Заградители предназначены для работы в следующих условиях: воздействие климатических факторов внешней среды - для длительной работы в исполнении “УХЛ”, “У” или “Т” категории 1 по ГОСТ 15150 и ГОСТ 15543, тип атмосферы II по ГОСТ 15150, высота установки над уровнем моря - не более 1000 м. Окружающая среда - не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.
ВЗ состоит из реактора, элемента настройки и защитного устройства. В качестве защитного устройства используется ограничитель перенапряжения нелинейного типа ОПН без искровых промежутков, обеспечивающий эффективную защиту от перенапряжений. Выводы ОПН выполнены из немагнитной стали.
В качестве элемента настройки используется элемент настройки типа ЭНЗ. Элемент настройки удовлетворяет требованиям МЭК (публикация No 60353). Для повышения электрической прочности элементов изделия и защиты их от воздействия окружающей внешней среды, внутренность корпуса ЭНЗ заполнена электроизоляционным компаундом.

Наименование параметра	Величина параметра высокочастотного заградителя
	630-0,5	1250-0,5	1250-0,5	2000-0,5	2000-1,0
Номинальный длительный ток, А	630	1250	1250	2000	2000
Диапазон частот заграждения, кГц	34-40, 36-42, 38-46, 40-49, 44-54, 48-61, 50-64, 52-68, 58-80, 63-88, 60-84, 68-100, 76-118, 100-200, 120-300, 130-430, 150-1000	36-42, 40-48, 44-52, 52-66, 60-78, 72-104, 80-120, 100-190, 130-360, 160-1000	24-28, 27-32, 32-40, 36-46, 43-58, 45-63, 50-73, 60-100, 80-185, 100-310, 130-1000	24-28, 27-32, 32-40, 36-46, 43-58, 45-63, 50-73, 60-100, 80-185, 100-310, 130-1000	24-34, 32-52, 36-70, 50-140, 50-500, 60-1000
Класс напряжения линий электропередач, кВ	35-110	110-220	330	330-750	330-750
Номинальный кратковременный ток короткого замыкания в течение 1 с, кА	16	31,5	31,5	40	40
Ударный ток короткого замыкания, кА	41	80	80	102	102
Минимальное значение активной составляющей полного сопротивления, Ом	640	640	470	470	440
Индуктивность реактора на промышленной частоте, мГц	0, 547	0, 536	0, 536	0, 535	1, 027
Полные потери в реакторе при номинальном токе, кВт	5	8,5	8,5	16	23,0
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ1, У1, Т1	УХЛ1, У1, Т1	УХЛ1, У1, Т1	УХЛ1, У1, Т1	УХЛ1, У1, Т1

* По требованию заказчика возможно изготовление с другими характеристиками.

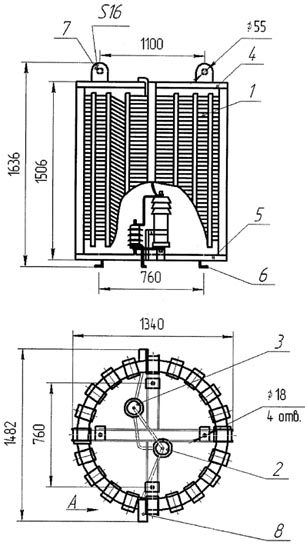

Высокочастотный заградитель типа ВЗ-630-0,5

Тип заградителя	Масса, кг
ВЗ-630-0,5 УХЛ1(У1)	168
ВЗ-630-0,5 Т1	348

1. Реактор заградителя;
2. Элемент настройки;
3. Ограничитель перенапряжения;
4-5. Верхняя и нижняя крестовины;
6. Скоба для крепления;
7. Серьга;
8. Контактная пластина

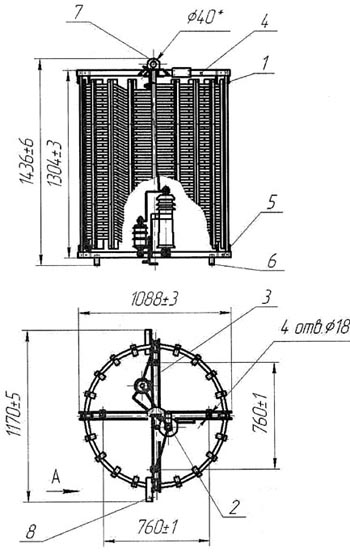

Высокочастотный заградитель типа ВЗ-1250-0,5

Тип заградителя	Масса, кг
ВЗ-1250-0,5 УХЛ1(У1)	403
ВЗ-1250-0,5 Т1	967

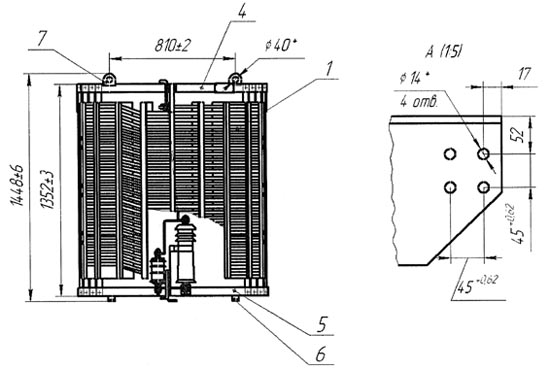

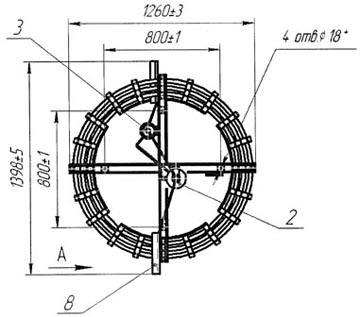

Высокочастотный заградитель типа ВЗ-2000-0,5

Тип заградителя	Масса, кг
ВЗ-2000-0,5 УХЛ1(У1)	676
ВЗ-2000-0,5 Т1	1457

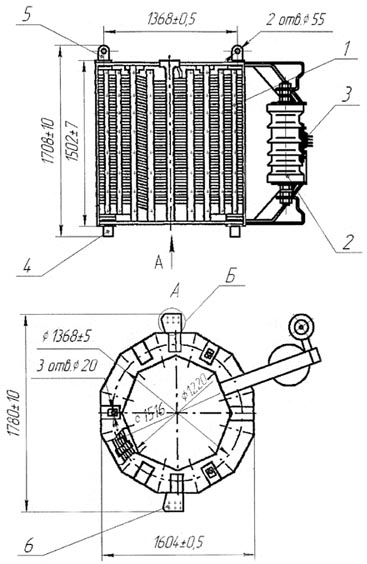

Высокочастотный заградитель типа ВЗ-2000-1,0

Высокочастотный заградитель

Тип заградителя	Масса, кг
ВЗ-2000-1,0 УХЛ1(У1)	1010
ВЗ-2000-1,0 Т1	2045

1. Реактор заградителя;
2. Элемент настройки
ЭНЗ-2000-1,0;
3. ОПНВЗ-2000-1,0;
4. Скоба;
5. Серьга;
8. Контактная пластина
