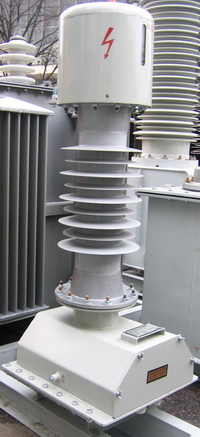

Трансформаторы типа ЗНГМ-27,5 УХЛ1

Заземляемые герметичные трансформаторы напряжения с масляным охлаждением типа ЗНГМ-27,5 УХЛ1 предназначены для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с целью передачи сигнала измерительной информации приборам коммерческого учета, измерения, защиты, устройствам автоматики, сигнализации и управле-ния.

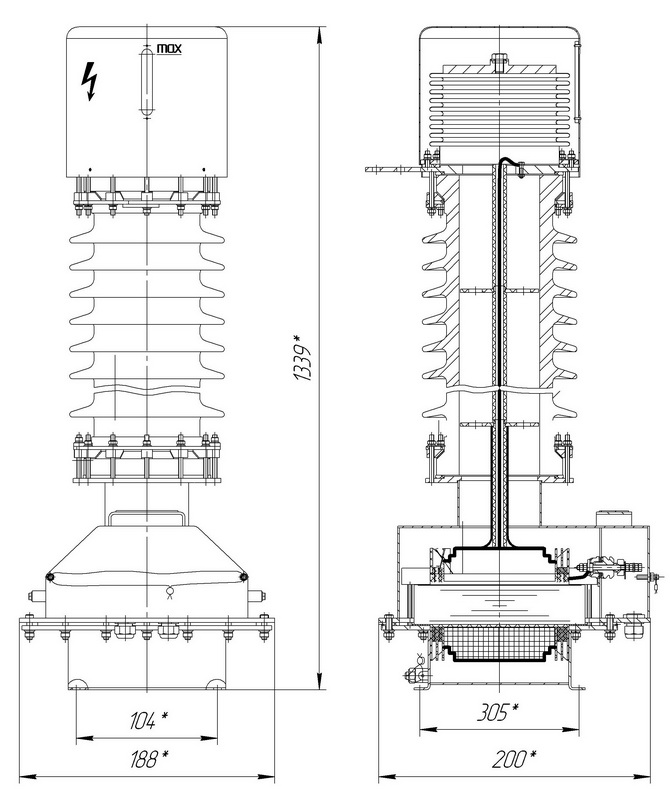

Габаритный чертеж



Наименование параметров	ВН	НН № 1*			НН № 2**
Номинальное напряжение обмоток, В	27500	60			100
Класс точности, измеряемый на зажимах обмоток НН	—	0,2	0,5	1,0	0,2	0,5	1,0
Номинальная мощность в данном классе точности, ВА	—	30	60	100	60	120	200
Мощность суммарная обмоток НН в классе 0,2, ВА	—	90
Мощность суммарная обмоток НН в классе 0,5, ВА	—	180
Мощность предельная вне классов точности, ВА	—	1000
Наибольшее рабочее напряжение обмотки ВН, В	30000	—

*) обмотка НН № 1 предназначена для питания АИИС КУЭ;
**) обмотка НН № 2 предназначена для питания цепей защиты и измерений.

Условия поверки трансформаторов в классах точности с различным сум-марным сочетанием номинальных нагрузок обмоток НН:



№/ №	Условия поверки трансформаторов с различным сочетанием нагрузок вторичных обмоток		Нагрузка обмоток ВА(COS2=0,8 индуктивный)
			НН № 1	НН № 2
1	Для обмотки НН № 1	класс точности 0,2	30	0
			30	60
		класс точности 0,5	15	0
			60	120
		класс точности 1,0	-	-
			-	-
2	Для обмотки НН № 2	класс точности 0,2	0	15
			30	60
		класс точности 0,5	0	37.5
			60	120
		класс точности 1,0	-	50
			-	200

*)Допускается выход погрешности в класс точности 3,0.

Группа соединения обмоток трансформатора - 1/1/1-0-0.
Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и резиновые детали. Высота установки над уровнем моря - не более 1000 м.
Группа механического исполнения - М13. Трансформатор должен быть рассчитан на суммарную механическую нагрузку
- от ветра скоростью 40 м/с.
- от гололеда с толщиной стенки льда 20 мм
- от тяжения проводов в горизонтальном и вертикальном направлениях силой, указанной в таблице.



Тип трансформато-ра	Величина усилия в горизон-тальном направлении, Н	Величина усилия в верти-кальном направлении, Н
ЗНГМ-27,5 УХЛ1	500	450

Удельная длина пути утечки внешней изоляции трансформатора должна соответствовать степени загрязнения IY согласно ГОСТ 9920

Сделать заказ и запросить дополнительную информацию по ЗНГМ-27,5 УХЛ1 Трансформаторы напряжения с масляным охлаждением Вы можете здесь.
