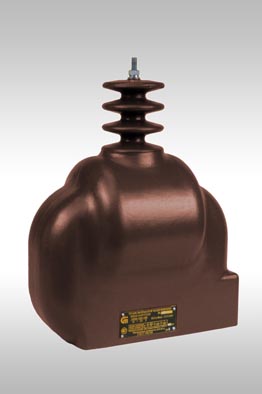

Заземляемые трансформаторы напряжения ЗНОЛ

ТУ16 - 2007 ОГГ.671 241.052 ТУ

Заземляемые трансформаторы напряжения ЗНОЛНазначение
Трансформаторы предназначены для установки в открытые распределительные устройства и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью. Допускается длительная эксплуатация трансформаторов как силовых. При этом мощность, отдаваемая трансформаторами, не должна превышать предельную мощность, и нагрузка должна подключаться к основной вторичной обмотке. Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150.
Трансформаторы предназначены для эксплуатации при условиях:

    высота установки над уровнем моря не более 1000 м;

    температура окружающего воздуха от минус 60°С до плюс 50°С для исполнения "УХЛ1" и от минус 10°С до плюс 55°С для исполнения "Т1".

Длина пути утечки - III по ГОСТ 9920.
Рабочее положение - вертикальное.

Патентная защита
Патент № 53930 на промышленный образец.

Таблица 1. Технические данные трансформаторов ЗНОЛ

Наименование параметров

 Нормы для типов



 ЗНОЛ-3

ЗНОЛ-6

 ЗНОЛ-10
Класс напряжения, кВ 3 6 10
Наибольшее рабочее напряжение, кВ 3,6 7,2 12
Номинальное напряжение первичной обмотки, В 3000/√3
3300/√3		 6000/√3
6300/√3
6600/√3
6900/√3		 10000/√3
10500/√3
Номинальное напряжение основной вторичной обмотки, В 100/√З или 110/√3
Номинальное напряжение дополнительной вторичной обмотки, В 100/3 или 100 или 110/√3 или 110
или 100/√3**
Номинальная мощность с коэффициентом мощности активно-индуктивной нагрузки 0,8, В·А, в классе точности*:
0,2
0,5
1
3

15
30
50
150

30
50
75
200

50
75
150
300
Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности активно-индуктивной нагрузки 0,8 в классе точности 3, В·А 150

200

300
Предельная мощность вне класса точности, ВА 250 400

630
Схема и группа соединения обмоток 1/1/1-0-0
Номинальная частота, Гц 50 или 60

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного
24
40
50
32
60
70
42
75
90
 Масса

 42 кг макс

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.
*) высший класс точности указывается в заказе.

**) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.

Таблица 2. Основные техничческие характеристики трансформаторов ЗНОЛ.М

Наименование параметра

Значение

ЗНОЛ.М-15
Класс напряжения, кВ

15
Наибольшее рабочее напряжение, кВ

18
Номинальное напряжение первичной обмотки, В

13800/3
15750/3
Номинальное напряжение основной вторичной обмотки, В

100/3
Номинальное напряжение дополнительной вторичной обмотки, В

100/3
Номинальная мощность основной вторичной обмотки, ВА:
в классе точности 0,2
в классе точности 0,5
в классе точности 1
в классе точности 3


25
50
75
150
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

200
Предельная мощность вне класса точности, ВА

400
Схема и группа соединения обмоток

1/1/1-0-0
Номинальная частота, Гц

50

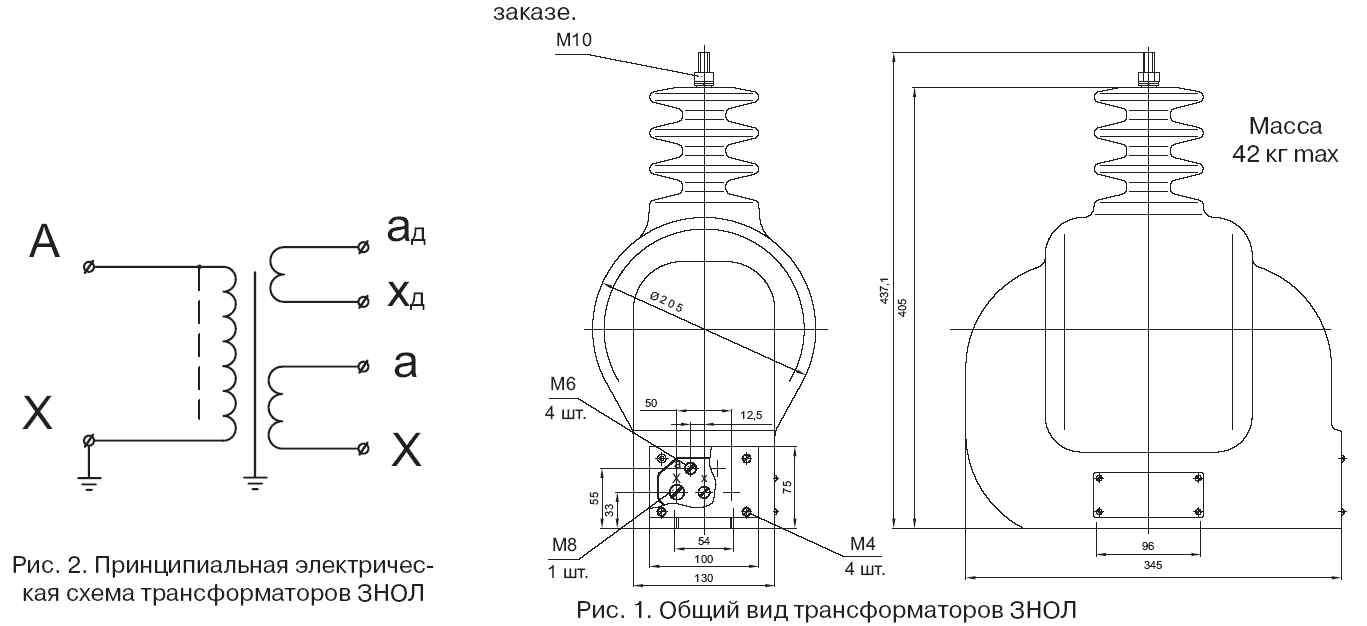

Общий вид трансформатора (чертеж)
