ЗНОЛПМИ.01 Заземляемые трансформтаоры напряжения

Заземляемые трансформтаоры напряжения со встроенными предохранительными устройствами ЗНОЛПМИ.01

Назначение

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ15150.

Рабочее положение – любое.

Примечание

Трансформаторы изготавливаются с номинальной мощностью, соответствующей одному классу точности, в соответствии с заказом.

ТУ16 - 2007 ОГГ .671 241.057 ТУ

Таблица 1. Технические характеристики трансформатора ЗНОЛПМИ.01

Наименование параметра	Значение
Класс напряжения, кВ	10
Номинальное напряжение первичной обмотки, В	12
Номинальное напряжение первичной обмотки, В	10000/√3
Номинальное напряжение основной вторичной обмотки, В	100/√3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3
Номинальная мощность основной вторичной обмотки, ВА в классе точности: 0,2 0,5 1	10 30 90
Номинальная мощность дополниетльной вторичной обмотки в классе точности 3, ВА	200
Предельная мощность вне класса точности, ВА	400
Предельный допустимый длительный первичный ток, А	0,07
Схема и группа соединения обмоток	1/1/1-0-0
Номинальная частота, Гц	50
Сопротивление резистора в составе защитного предохранительного устройства, Ом	11
Номинальная мощность резистора, Вт	0,25
Масса, кг	15,5

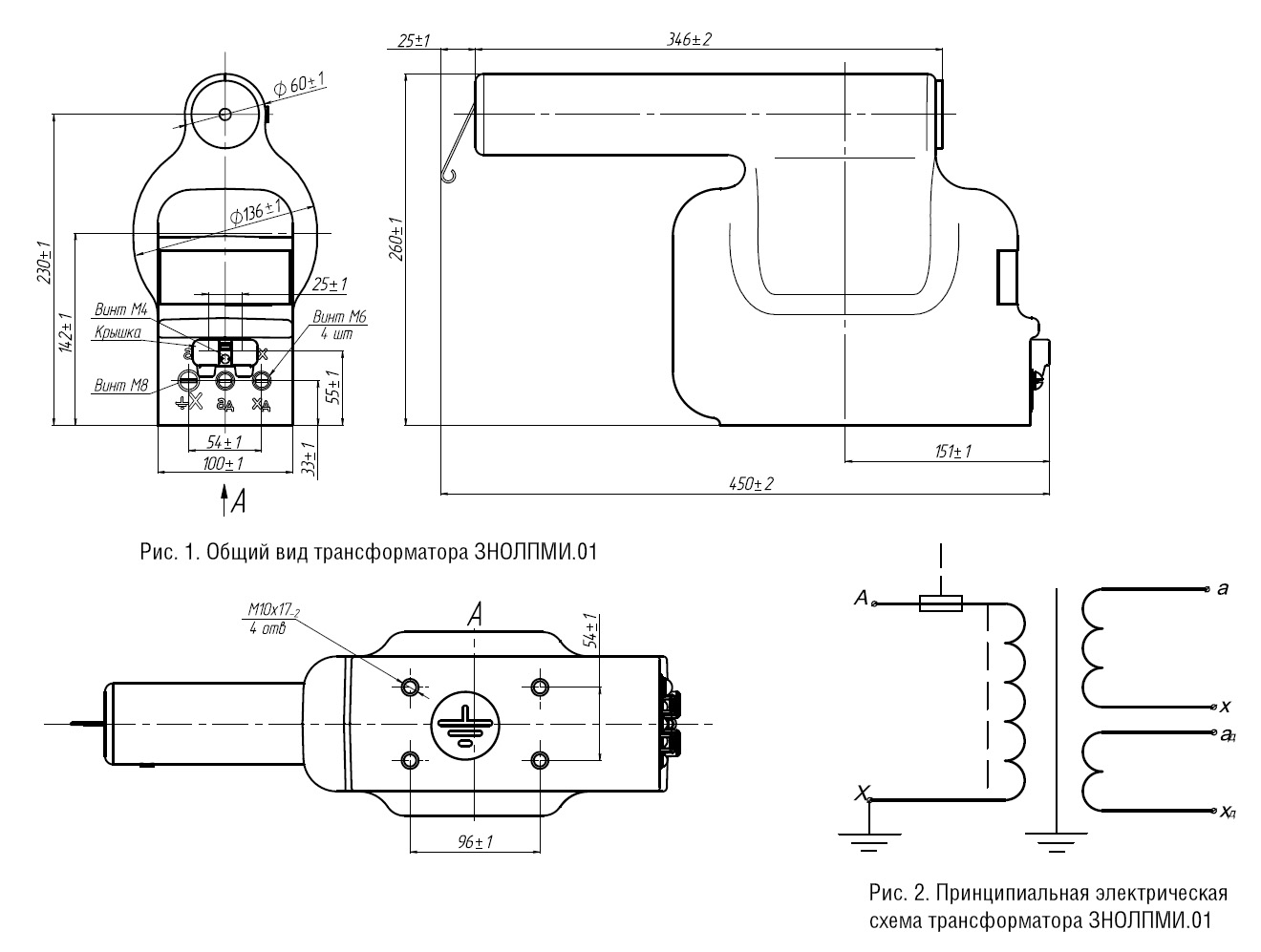

Внешний вид трансформатора (чертеж)
