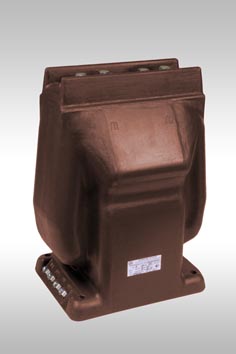

Опорные трансформаторы тока ТЛК-35

ТУ16 - 2004 ОГГ.671 213.015ТУ

Руководство по эксплуатации

Опорные трансформаторы тока ТЛК-35Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначен для эксплуатации в следующих условиях:

    высота установки над уровнем моря не более 1000 м;

    температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ2.1" и от минус 10°С до плюс 55°С для исполнения "Т2.1";

    окружающая среда невзрывоопасная, не содержит пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

    рабочее положение - любое.

Таблица 1. Технические характеристики

Наименование параметра

Значение

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота, Гц

50 или 60

Номинальный первичный ток, А

5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150; 200; 300; 400; 600; 800; 1000; 1500; 2000; 3000*

Номинальный вторичный ток, А

1 или 5

Число вторичных обмоток

2, 3, 4

Класс точности при номинальном первичном токе, А:
обмотки для измерений
обмотки для защиты


0,2; 0,2S; 0,5; 0,5S; 1; 3
5Р; 10P

Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 0,8, ВА,
при номинальном первичном токе, А:
обмотки для измерений:
обмотки для защиты:



5; 10; 15; 20; 30
5; 10; 15; 20; 30

Номинальная предельная кратность обмотки для защиты, не менее, при номинальном первичном токе


3-12

Трехсекундный ток термической стойкости, кА, не менее, при номинальном первичном токе, А:
5
10, 15
20, 30
40
50, 75
80
100
150-1000
1500
2000
3000



0,6
1
2
6,1
8,1
15,3
20,1
31,5
50
50
100

Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
5
10, 15
20, 30
40
50, 75
80
100
150-1000
1500
2000
3000


1,5
2,6
5,2
15,6
20,8
39,1
51,3
80
125
125
250

Масса, кг макс, при номинальном первичном токе, А:
5-1500
2000, 3000


50**
70

Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:

150-1500                      в классе точности 10Р
2000                             в классе точности 5Р; 10Р
3000                             в классе точности 5Р




10
12
8

Трехсекундный ток термической стойкости, кА, не менее, при номинальном первичном токе:

150
200-1000
1500, 2000
3000

20
31,5
50
100

Ток электродинамической стойкости, кА, при номинальном первичном токе,А:

150
200-1000
1500, 2000
3000



51
80
125
250

Испытательное напряжение, кВ:

Одноминутное промышленной частоты
Грозового импульса полного



95
220



** Для ТЛК-35-1 - 70 кг, для ТЛК-35-2 - 85 кг.

Таблица 2. Классы точности при повышенных значениях нагрузки

Вторичная нагрузка, ВА

Классы точности при номинальном первичном токе, А

от 150 до 1500

2000; 3000

40
75

3
-

1
3



Таблица 3. Габаритные размеры

Тип трансформатора

Размеры, мм

Масса, кг

A

B

C

H

ТЛК-35

245±2,5

300-3

80±1,2

336-3

50±2,5

ТЛК-35-1

335±2,5

390-3

170±1,2

426-3

70±2,5

ТЛК-35-2

410±2,5

465-3

245±1,2

501-3

85±2,5



Таблица 1. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛК-35

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформации

Номинальная предельная кратность

5/5; 10/5; 20/5; 40/5; 50/5; 80/5; 100/5; 200/5; 400/5

31

23

13

10

7

5

3

3

2

2

1

15/5; 30/5; 75/5; 150/5; 300/5; 600/5

35

27

16

12

9

6

5

4

3

2

500/5

32

24

14

10

8

5

4

3

2

1

800/5

30

16

12

9

6

5

4

3

2

1000/5

32

25

18

13

11

8

6

5

4

3

1200/5

33

27

19

15

12

9

7

6

5

4

3

1500/5

27

24

18

13

10

8

6

5

2000/5

33

27

22

18

15

12

10

8

7

6

4

2500/5

25

21

16

13

11

9

8

7

5

3000/5

34

24

19

17

14

12

10

9

6

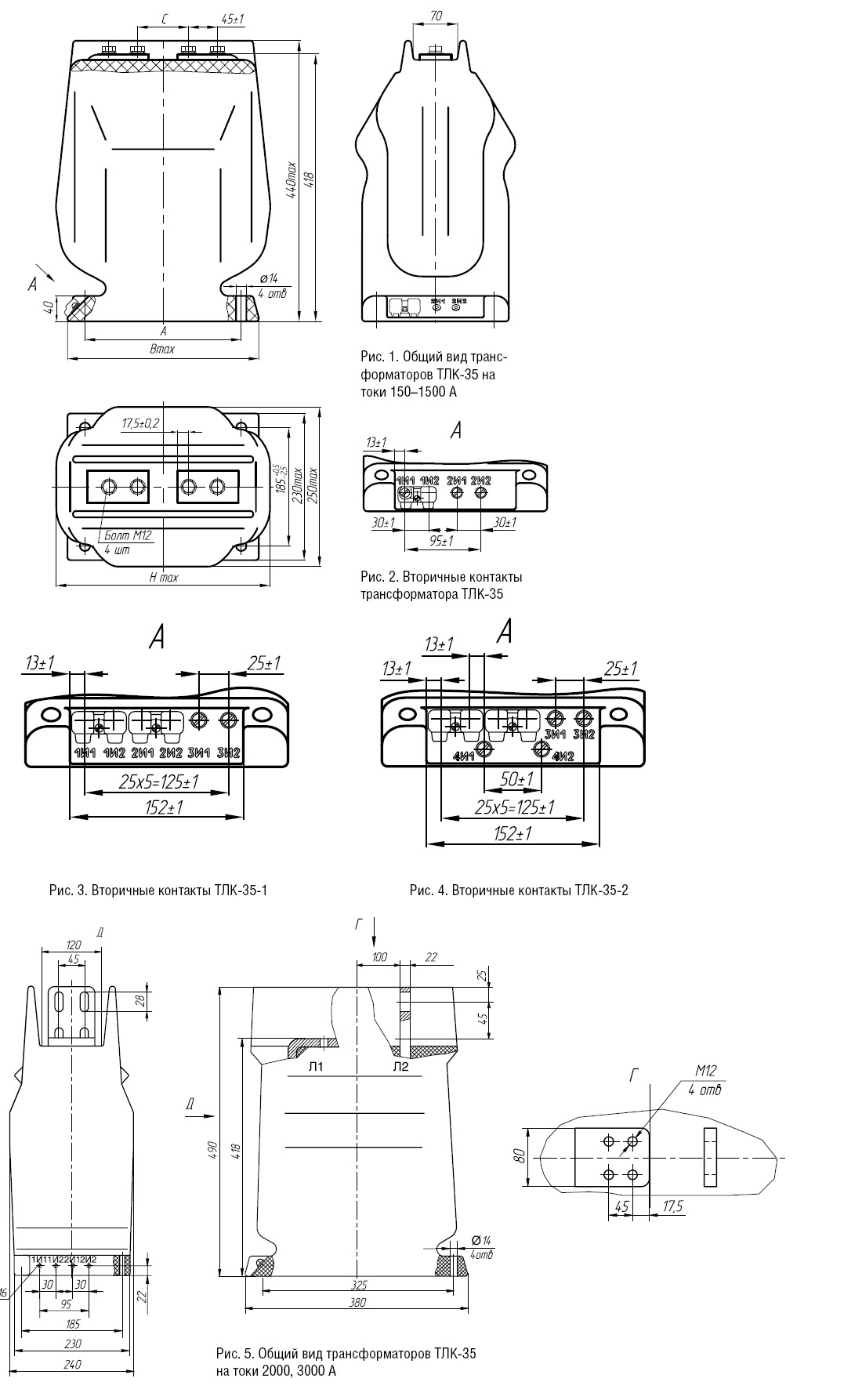

Общий вид трансформатора ТЛК-35 (чертеж)
Сделать заказ и запросить дополнительную информацию по ТЛК-35 Опорные трансформаторы тока Вы можете здесь.
