ТВ-110-IX-3 Трансформатор тока наружной установки
Трансформатор тока наружной установки ТВ-110-IX-3
Точный учет
электрической энергии требует новых встроенных трансформаторов тока
высоких классов точности. Существует ряд проблем широкого
использования встроенных трансформаторов тока, а именно:
-трудоемкая и продолжительная работа по их
установке;
-ограниченный срок выполнения работы;
-нет возможности для использования в релейной защите;
-необходимость регулировки выключателя после проведения работ по
замене ТВ и др.
При использовании отдельно стоящих трансформаторов тока с обмотками
для измерений высоких классов точности также возникают некоторые
трудности - территория работающих подстанций ограничена (не всегда
возможно установить отдельно стоящие трансформаторы), кроме того,
это связано с большими расходами на их приобретение. Решение
проблем – применение трансформаторов тока наружной установки
ТВ-110-IX-3.
ТВ-110-IX-3 – это:
· быстрая установка в любое время года
· высокие классы точности (0,2
S; 0,2; 0,5
S, 0,5) – точный учет
электрической энергии - 3 вторичных обмотки (одна измерительная и
две защитных)
· сохранение ранее установленных встроенных трансформаторов тока –
не требуется перенастройка релейной защиты
· приемлемая цена
·
возможность пломбирования вторичных выводов
Таблица 1. Технические характеристики трансформатора ТВ-110-IX-0,5S(0,2S)/10P(5P)/10P(5P) трехобмоточный
|
Номинальный первичный ток, А |
Номинальный вторичный ток |
Номинальный вторичный ток |
Номинальная вторичная нагрузка обмоток для защиты, не менее |
Номинальная вторичная нагрузка обмоток для измерения при cosφ = 0,8 ВА |
Класс точности обмоток для измерения |
Кратность трехсекундного тока термической стойкости |
||
|
200 |
5 |
10 |
13 |
5 |
0,5S |
52 |
||
|
300 |
10 |
19 |
10 |
0,5S |
||||
|
400 |
15 |
18 |
25 |
0,5S |
||||
|
500 |
15 |
22 |
50 |
0,5S |
||||
|
600 |
20 |
20 |
50 |
10 |
0,5S |
0,2S |
||
|
750 |
25 |
20 |
50 |
15 |
0,5S |
0,2S |
||
|
1000 |
30 |
20 |
50 |
30 |
0,5S |
0,2S |
36 |
|
|
1200 |
30 |
23 |
50 |
0,2S |
||||
|
1500 |
30 |
26 |
50 |
0,2S |
||||
|
2000 |
30 |
31 |
100 |
0,2S |
||||
|
200 |
1 |
10 |
13 |
5 |
0,5S |
46 |
||
|
300 |
10 |
19 |
10 |
0,5S |
||||
|
400 |
15 |
18 |
25 |
0,5S |
||||
|
500 |
15 |
22 |
50 |
0,5S |
||||
|
600 |
20 |
20 |
50 |
10 |
0,5S |
0,2S |
||
|
750 |
25 |
20 |
50 |
15 |
0,5S |
0,2S |
||
|
1000 |
30 |
20 |
50 |
30 |
0,5S |
0,2S |
||
|
1200 |
30 |
23 |
50 |
0,2S |
||||
Примечание: по согласованию с заказчиком возможно изготовление трансформаторов тока с другими техническими характеристиками.

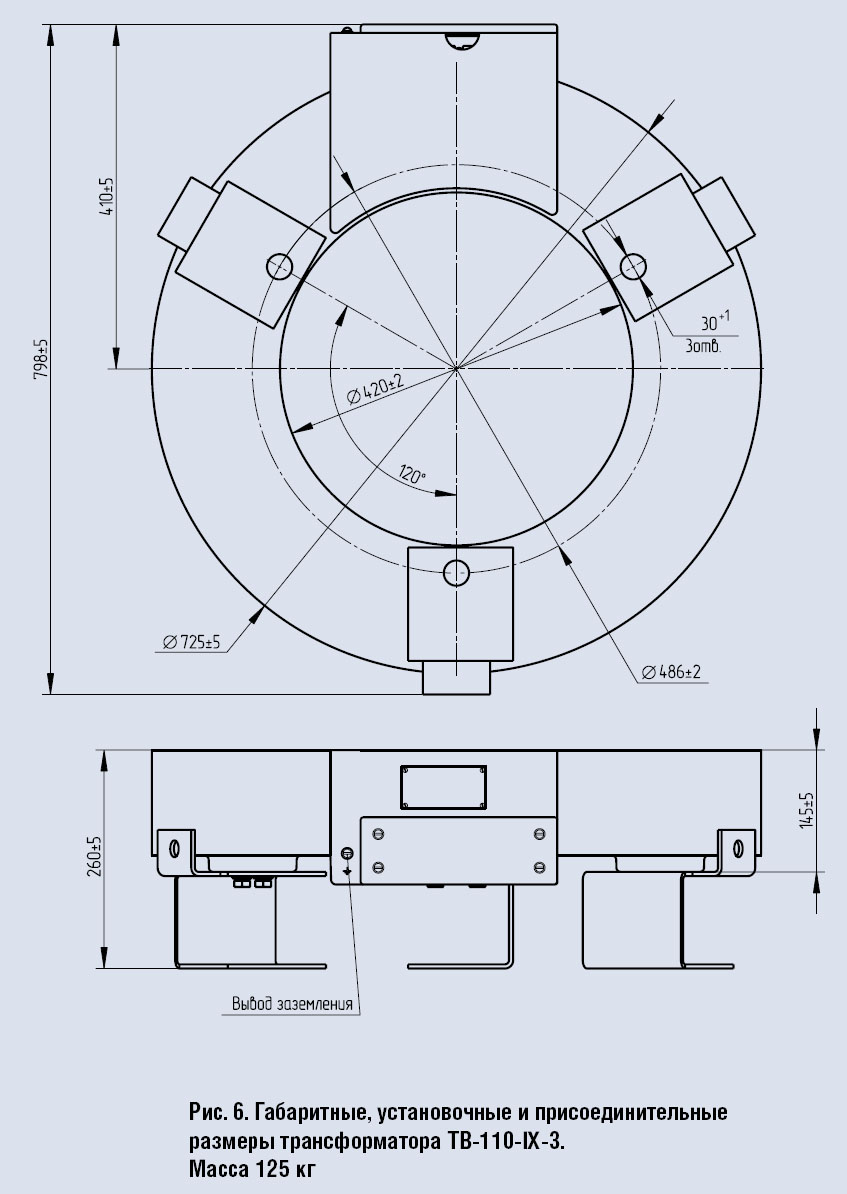

Общий вид трансформатора
(чертеж)
