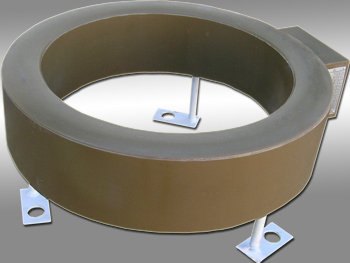

Трансформаторы ТВ наружной установки ТВ-110-IX

Руководство по эксплуатации

Трансформаторы ТВ наружной установки ТВ-110-IXТочный учет электрической энергии требует новых встроенных трансформаторов тока высоких классов точности. Существует ряд проблем широкого использования встроенных трансформаторов тока, а именно:
-трудоемкая и продолжительная работа по их установке;
-ограниченный срок выполнения работы;
-нет возможности для использования в релейной защите;
-необходимость регулировки выключателя после проведения работ по замене ТВ и др.
При использовании отдельно стоящих трансформаторов тока с обмотками для измерений высоких классов точности также возникают некоторые трудности - территория работающих подстанций ограничена (не всегда возможно установить отдельно стоящие трансформаторы), кроме того, это связано с большими расходами на их приобретение. Решение проблем – применение трансформаторов тока наружной установки ТВ-110-IX.
ТВ-110-IX – это:
· быстрая установка в любое время года
· высокие классы точности (0,2 S; 0,2; 0,5 S, 0,5) – точный учет электрической энергии
· сохранение ранее установленных встроенных трансформаторов тока – не требуется перенастройка релейной защиты
· приемлемая цена
· возможность пломбирования вторичных выводов

Трансформатор получил диплом 1-ой степени на Тюменской выставке "Энергетика. Газификация. Городское хозяйство." как новейшее оборудование в области энергетики и энергетического оборудования.

Таблица 1. Технические характеристики трансформатора ТВ-110-IX

Конструктивное исполнение

Коэффициент трансформации

Коэффициент трансформации по ответвлениям

Номинальный класс точности

Вторичная нагрузка при cos φ = 0,8, В·А

Номинальная предельная кратность

Коэффициент безопасности приборов

Трехсекундный ток термической стойкости, кА (кратность)

Масса, кг

ТВ-110-IX

400/1

100/1

1,0

5

-

10***

50*

35±2

150/1

0,5

5

-

1

10

-

300/1

0,5S

10

-

0,5

15

-

400/1

0,5S

20

-

600/1

200/1

0,5S

5

-

0,5

10

-

300/1

0,5S

10

-

0,5

15

-

400/1

0,5S

20

-

600/1

0,2S

10

-

0,5S

30

-

1000/1

500/1

0,5S

20

-

600/1

0,5S

30

-

750/1

0,5S

50

-

1000/1

0,2S

30

-

600/5

200/5

1

10

-

300/5

0,5

10

-

400/5

0,5S

10

-

0,5

15

-

600/5

0,5S

30

-

1000/5

500/5

0,5S

15

-

600/5

0,5S

30

-

750/5

0,5S

50

-

1000/5

0,2S

20

-

0,5S

75

-

1500/5

750/5

0,5S

50

-

1000/5

0,2S

20

-

0,5S

75

-

1200/5

0,2S

30

-

0,5S

75

-

1500/5

0,2S

50

-

3000/5

1000/5

0,5S

75

-

1500/5

0,5S

100

-

2000/5

0,2S

50

-

3000/5

0,2S

100

-




Конструктивное исполнение

Коэффициент трансформации

Коэффициент трансформации по ответвлениям

Номинальный класс точности

Вторичная нагрузка при cos φ = 0,8, В·А

Номинальная предельная кратность

Коэффициент безопасности приборов

Трехсекундный ток термической стойкости, кА (кратность)

Масса, кг

ТВ-110-IX

600/5

200/5

10Р

10

14

-

(25)

45±2

300/5

10Р

10

19

-

400/5

10Р

15

19

-

600/5

10Р

15

23

-

1000/5

500/5

10Р

10

25

-

600/5

10Р

15

23

-

750/5

10Р

20

23

-

1000/5

10Р

25

25

-


Примечания

1* Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

2 ** Вариант исполнения трансформатора тока для защиты.

3 ***Коэффициент безопасности приборов не более 10 при наибольшей из указанных вторичных нагрузок.

4 По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

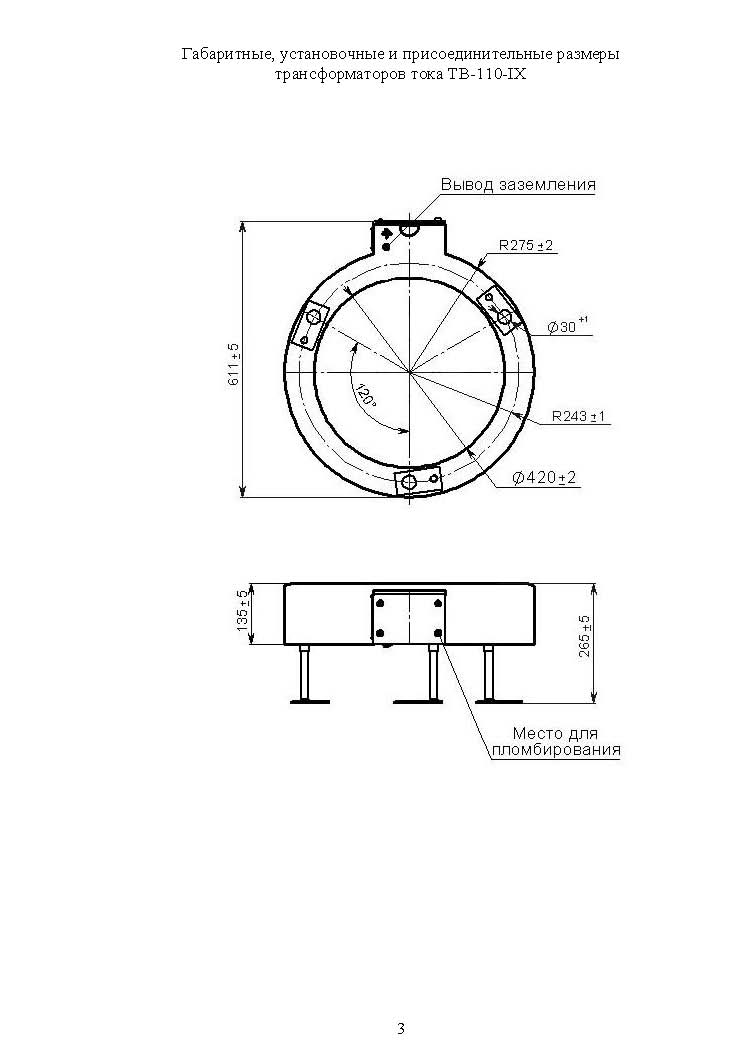

Общий вид трансформатора (чертеж)

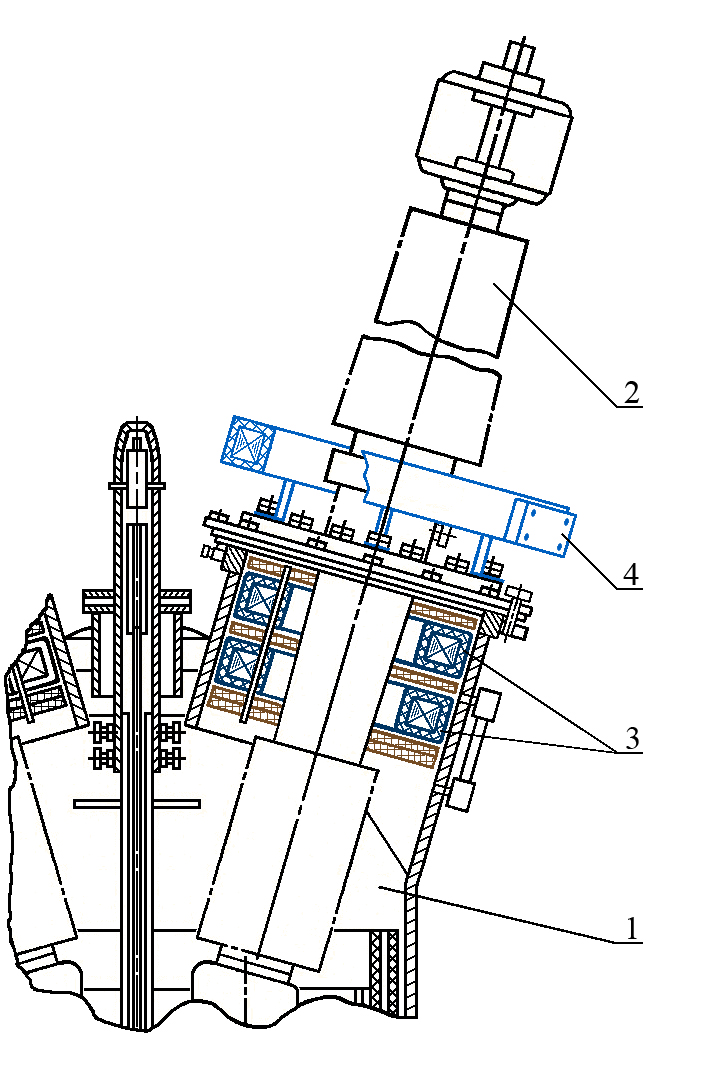

Схема установки трансформатора ТВ-110-IX на высоковольтный ввод выключятеля

Обозначения:
1 - Выключатель
2 - Высоковольтный ввод
3 - Встроенные трансформаторы тока ТВ для защиты
4 - Измерительный трансформатор тока ТВ-110-IX, с крышкой для пломбирования вторичных выводов
