Трансформаторы тока ТЗЛМ-1

ТУ16 - 2006ОГГ.671 211.057ТУ

Руководство по эксплуатации

Трансформаторы тока ТЗЛМ-1 Назначение
Трансформаторы тока ТЗЛМ предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформаторы устанавливаются на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:

    высота над уровнем моря не более 1000 м;

    температура окружающей среды приведена в таблице;

    окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);

    рабочее положение - любое.

Таблица 1. Технические данные

Климатическое исполнение Рабочее значение температуры, °C
нижнее верхнее
эксплуатация транспортировка эксплуатация транспортировка
У -45 -50 +45 +50

Т

-10

-50

+55

+60

Таблица 2. Максимальная чувствительность защиты

Тип реле

Используемая шкала реле, А

Уставка тока
срабатывания, А

Чувствительность защиты (первичный ток, А), не более

при работе с
одним трансформатором

при после-
довательном
соединен.
трансформ.

при параллель-
ном соеди-
нении двух
трансформ.

РТ-140/0,2
РТЗ-51
0,1–0,2
0,02–0,1
0,1
0,03
8,5
2,5
10,2
3,2
12,5
4,8

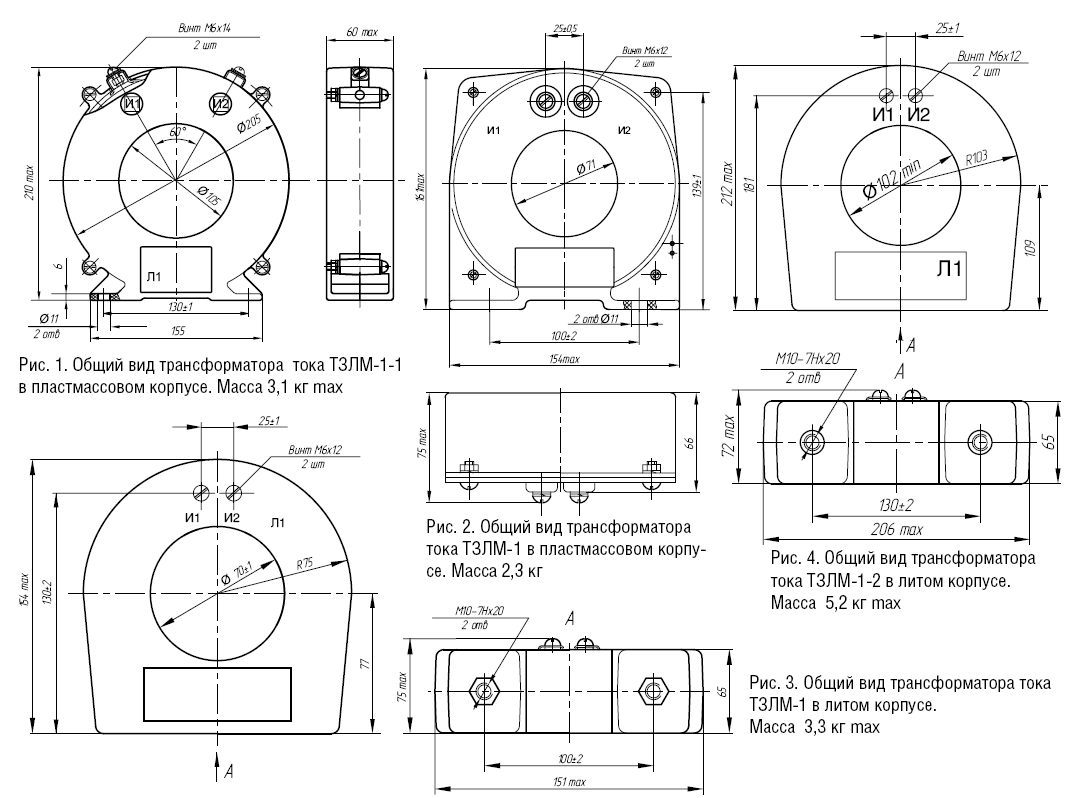

Общий вид трансформатора (чертеж)
