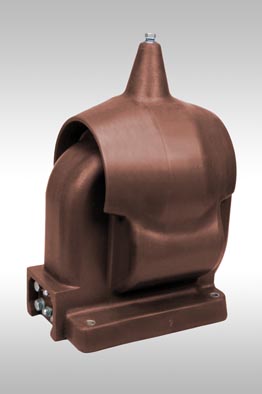

Заземляемые трансформаторы напряжения ЗНОЛЭ-35

ТУ16 - 98 ОГГ.671 242.017ТУ

Руководство по эксплуатации

Назначение
Трансформаторы предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "УХЛ" и "Т" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в качестве встроенного элемента внутри комплектных распределительных устройств (КРУ).
Условия работы:

температура окружающего воздуха - от минус 60°С до плюс 55°С для исполнения "УХЛ 2.1" и от минус 10°С до плюс 55°С для исполнения "Т 2.1";

высота установки над уровнем моря не более 1000 м;

окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

рабочее положение - любое.

Трансформаторы не имеют собственной защиты от резонансных явлений и коммутационных перенапряжений в сети.

Патентная защита
Патент на изобретение № 2193252.

Таблица 1. Технические данные

Название параметра	Норма
Класс напряжения, кВ	35	27
Наибольшее рабочее напряжение, кВ	40,5	30
Номинальное напряжение первичной обмотки, В	35 000/√3	27500
Номинальное напряжение основной вторичной обмотки, В	100/√3	100
Номинальное напряжение дополнительной вторичной обмотки, В	100/3	127
Номинальная мощность основной вторичной обмотки, В•А, в классах точности: 0,2* 0,5 1,0	10**; 20** 60 120
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В•А	100***
Предельная мощность вне класса точности, В•А	600
Схема и группа соединения обмоток	1/1/1-0-0
Номинальная частота, Гц	50 или 60****
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	95 190 220	80 170 200
Масса, кг	60

Примечание:
*) Классы точности устанавливаются только для номинального напряжения основной вторичной обмотки 100/√3 и 100В. Высший класс точности указывается в заказе.
**) В соответсвии с заказом.
***) Допускается поставка с номинальной мощностью дополнительной вторичной обмотки 300ВА, если это указано в заказе.
****) Только для поставок на экспорт.
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которые указываются в заказе.

Таблица 2. Технические характеристики ЗНОЛЭ-35-4 (трехобмоточный)

Наименование параметра	Значение параметра
Класс напряжения, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальное напряжение первичной обмотки, В	35000/√3
Номинальное напряжение первой вторичной обмотки, В	100/√3
Номинальное напряжение второй вторичной обмотки, В	100/√3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3
Номинальная мощность первой вторичной обмотки в классе точности 0,2, В·А	10
Номинальная мощность второй вторичной обмотки в классе точности 0,5, В·А	30
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А	200
Предельная мощность вне класса точности, ВА	400
Схема и группа соединения обмоток	1/1/1/1-0-0-0



Примечание:

- Назначение трансформаторов, габаритные и установочные размеры аналогично серийным трансформаторам ЗНОЛЭ-35

- Первая основная вторичная обмотка используется для коммерческого учета электроэнергии, вторая основная вторичная обмотка используется для технического учета, дополнительная вторичная обмотка - для контроля изоляции сети.
Классы точности обеспечиваются при нагрузках основных вторичных обмоток номинальными мощностями как  одновременно, так и по отдельности.

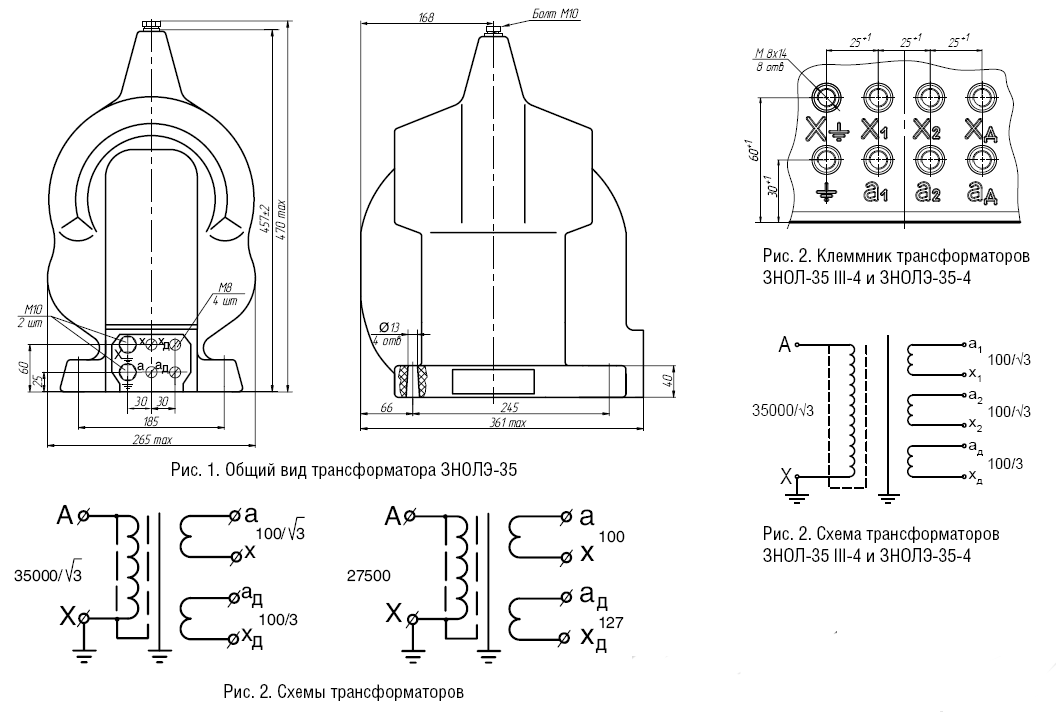

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ЗНОЛЭ-35 Заземляемые трансформаторы напряжения Вы можете здесь.
