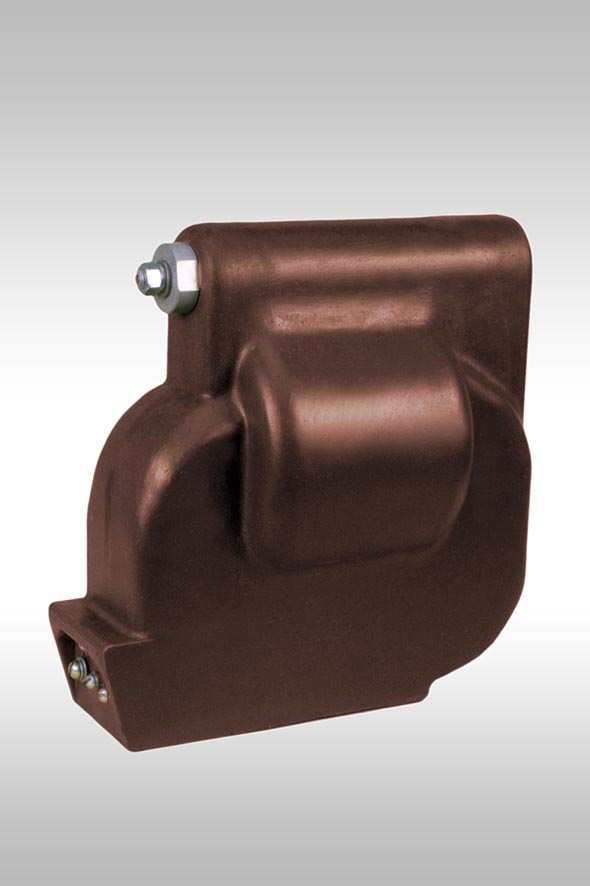

Заземляемые трансформаторы напряжения ЗНОЛП-6, ЗНОЛП-10

ТУ16 - 2002 ОГГ.671 241.032 ТУ

Руководство по эксплуатации

Заземляемые трансформаторы напряжения ЗНОЛП-6, ЗНОЛП-10Назначение
Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.

Патентная защита
1. Патент на промышленный образец № 2208860.
2. Патент № 47968 на промышленный образец.

Таблица 1. Технические данные

Наименование параметра

Значение для типа

ЗНОЛП-3

ЗНОЛП-6

ЗНОЛП-10

Класс напряжения, кВ

3

6

10

Наибольшее рабочее напряжение, кВ

3,6

7,2

12

Номинально напряжение первичной обмотки, В

3000/√3
3300/√3

6000/√3
6300/√3
6600/√3
6900/√3

10000/√3
10500/√3
11000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3 или 110/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100 или 110/3 или 110 или 100/√3*

Номинальная мощность основной вторичной обмотки, ВА, в классе точности**:

0,2
0,5
1,0
3,0




15
30
50
150




30
50
75
200

50
75
150
300

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

150

200

300

Предельная мощность вне класса точности, ВА

250

400

630

Предельный допустимый длительный первичный ток, А

0,14

0,11

0,10

Номинальная частота, Гц

50 или 60

Сопротивление резистора в составе предохранительного устройства, Ом

9,1

13

Номинальная мощность резистора, Вт

0,25

Испытательное напряжение, кВ:
одноминутной промышленной частоты
грозового импульса


24
40


32
60


46
75

Масса, кг

32±1,5

32±1,5

32±1,5



Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе.
*) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.

**) Высший класс точности указывается в заказе

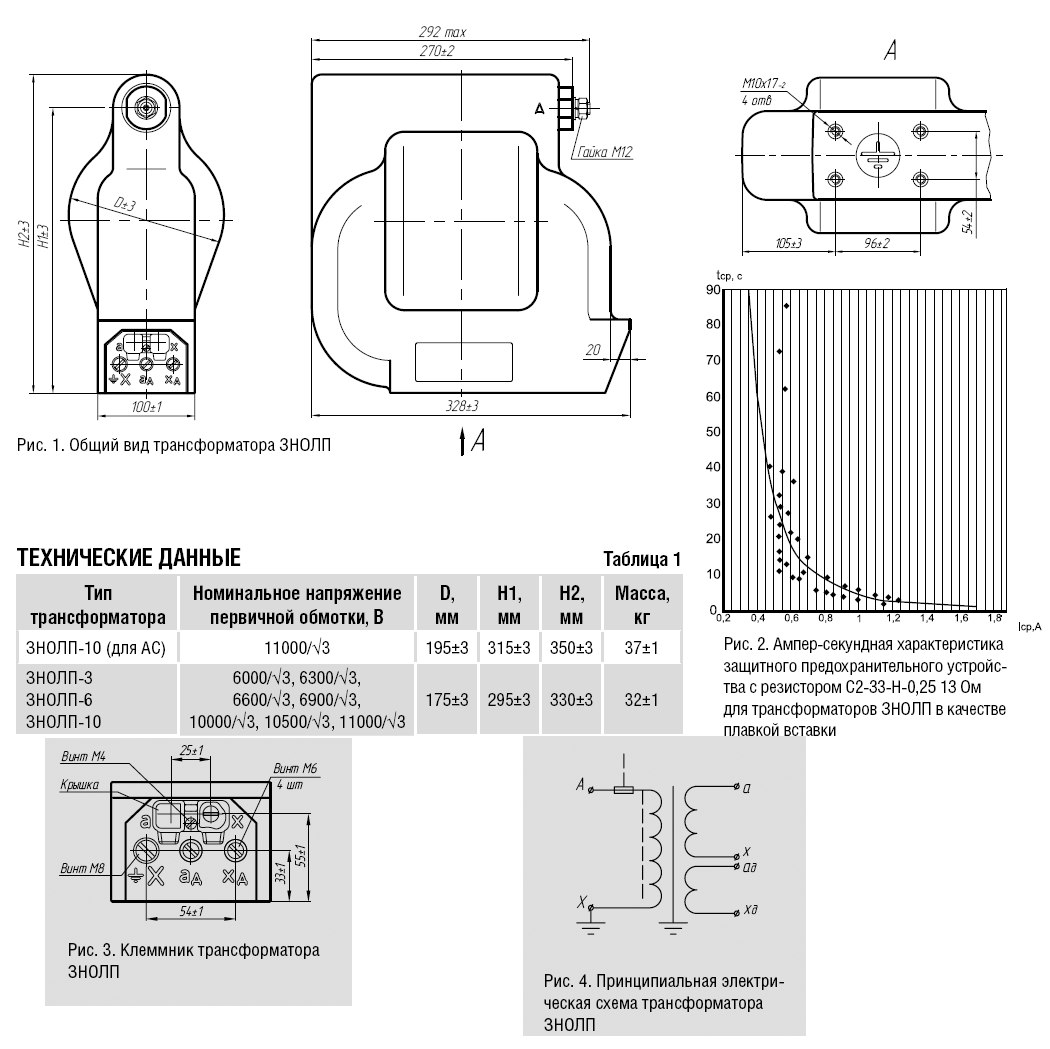

Общий вид трансформатора (чертеж)
