ЗНОЛПМ(И), 3хЗНОЛПМ(И) Трансформатор напряжения

Продукция > Трансформаторы напряжения

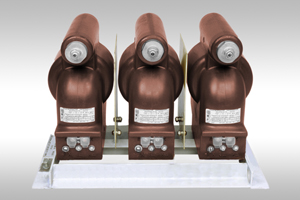

Трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа 3хЗНОЛПМ(И)

ТУ16 - 2007 ОГГ.671 241.057ТУ - ЗНОЛПМ(И)

ТУ16 - 2008 ОГГ.671 241.041 ТУ - 3хЗНОЛПМ(И)

Руководство по эксплуатации ЗНОЛПМ(И)

Руководство по эксплуатации 3хЗНОЛПМ(И)Трансформатор напряжения ЗНОЛПМ(И) и трехфазная антирезонансная группа 3хЗНОЛПМ(И)

Назначение

Трансформаторы предназначены для установки в комплектные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.
Трансформаторы изготавливаются в климатическом исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.
Расположение первичного вывода возможно как с лицевой так и с тыльной стороны трансформатора.

ВНИМАНИЕ: просим обратить внимание, что трехфазная группа может комплектоваться в 4-ех вариантах. При заказе, просьба четко указывать, какой вариант группы вам необходим:

    из трех трансформаторов ЗНОЛПМ - 3хЗНОЛПМ-6 и 3хЗНОЛПМ-10;

    из трех трансформаторов ЗНОЛПМИ - 3хЗНОЛПМИ-6 и 3хЗНОЛПМИ-10;

    из одного трансформатора ЗНОЛПМ (устанавливается по середине) и двух трансформаторов ЗНОЛПМИ (устанавливаются по краям) - 3хЗНОЛПМ(1)-6 и 3хЗНОЛПМ(1)-10;

    из двух трансформаторов ЗНОЛПМ (устанавливаются по краям) и одного трансформатора ЗНОЛПМИ (устанавливается по середине) - 3хЗНОЛПМ(2)-6 и 3хЗНОЛПМ(2)-10.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополниетльные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, рекомендуется включать резистор сопротивлением 25 Ом, рассчитанный на длительное протекание тока 4А.

Таблица 1. Технические характеристики трансформатора ЗНОЛПМ

Наименование параметра

Значение параметра

ЗНОЛПМ-6
ЗНОЛПМИ-6

ЗНОЛПМ-10
ЗНОЛПМИ-10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6000/√3

6300/√3

6600/√3

6900/√3

10000/√3

10500/√3

11000/√3

Номинальное напряжение основной вторичной обмотки, В

100/√3

Номинальное напряжение дополнительной вторичной обмотки, В

100/3 или 100 или 100/√3*

Номинальная мощность основной вторичной обмотки, ВА, в классе точности:**

0,2
0,5
1




10
30
75


10
30
90

Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА

200

Предельная мощность вне класса точности, ВА

400

Предельный допустимый длительный первичный ток, А

0,12

0,11

0,07

0,06

Схема и группа соединения обмоток

1/1/1-0-0

Номинальная частота, Гц

50

Сопротивление резистора в составе защитного предохранительного устройства, Ом

13

18

Номинальная мощность резистора, Вт

0,25

0,125

Масса, кг

22±0,5



*) Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.

**) Необходимая номинальная мощность уточняется в заказе.

Таблица 2. Технические характеристики трехфазной антирезонансной группы 3хЗНОЛПМ(И)

Наименование параметра

 Значение параметра

 3хЗНОЛПМ-6
3хЗНОЛПМИ-6

3хЗНОЛПМ-10
3хЗНОЛПМИ-10

Класс напряжения, кВ

 6

10

Наибольшее рабочее напряжение, кВ

 7,2

12

Номинальное напряжение первичной обмотки, В

 6000; 6600

10000; 10500; 11000

Трехфазная мощность в классе точности*, ВА

0,2
0,5
1



30
90
225



30
90
270

Номинальное линейное напряжение основной вторичной обмотки, В

 100

Мощность нагрузки на выводах разомкнутого треугольника дополнительной вторичной обмотки при напряжении 100 В и коэффициенте мощности нагрузки 0,8 (характер нагрузки индуктивный), В·А

 400

Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток:
при симметричном режиме работы сети, В, не более
при замыкании одной из фаз сети на землю, В



3
от 90 до 110

Схема и группа соединения обмоток группы

Номинальная частота, Гц

 50

*) Необходимая номинальная мощность уточняется в заказе.

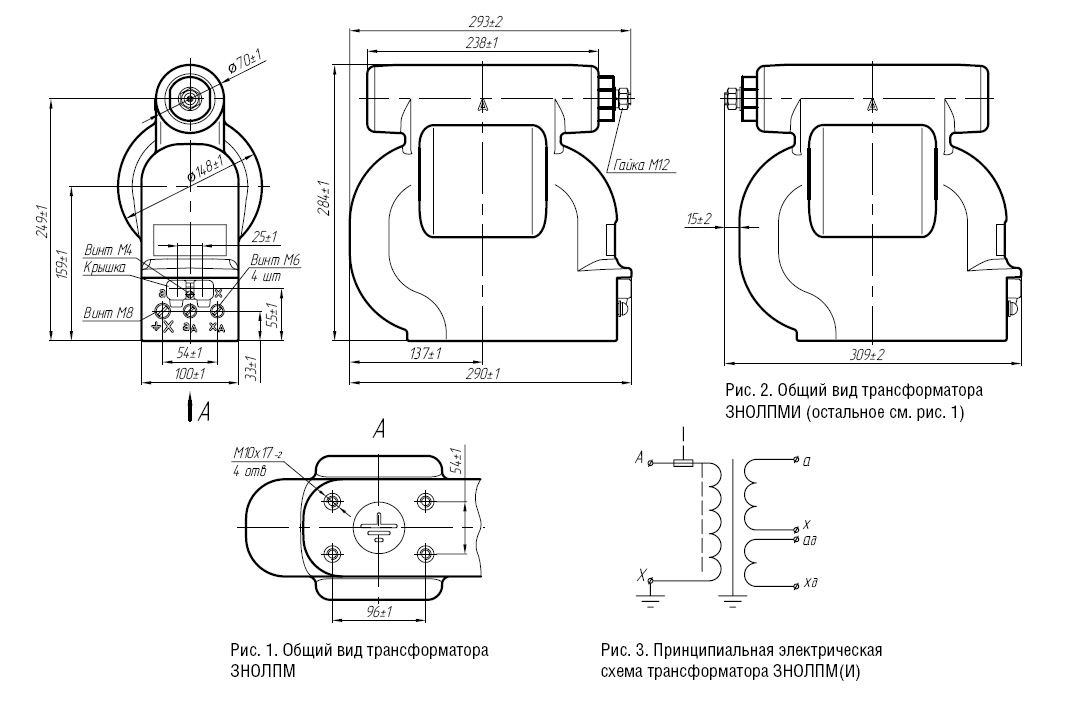

Общий вид трансформатора (схема)

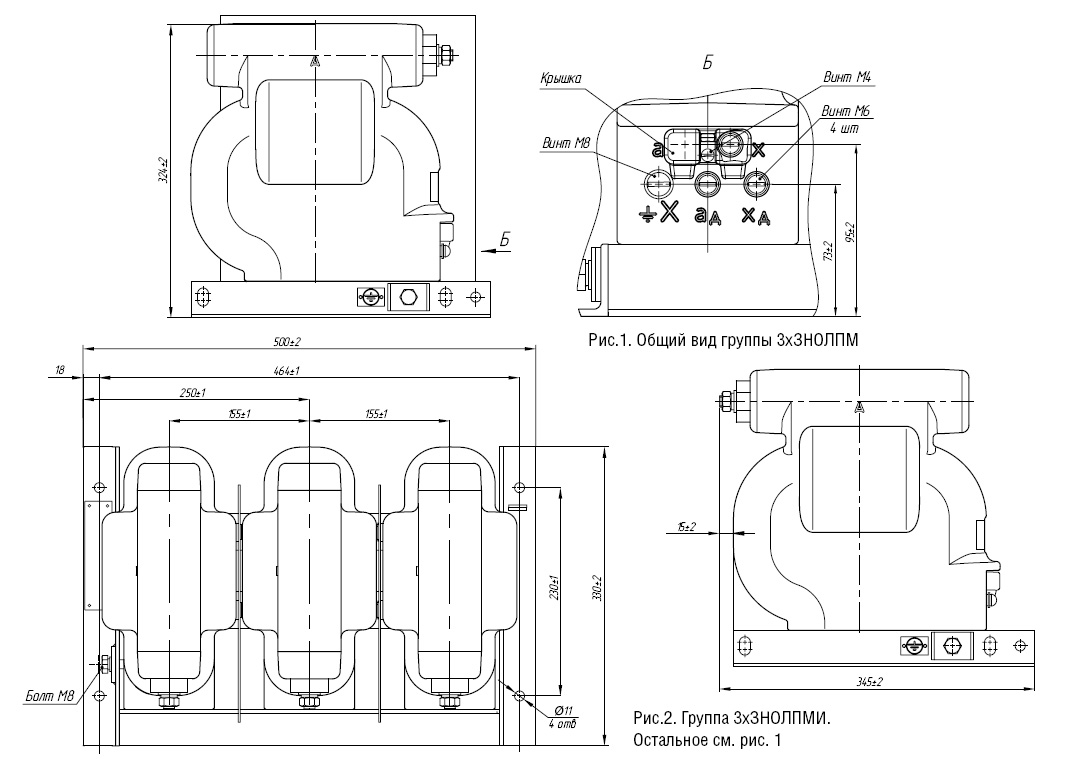

Общий вид трехфазной антирезонсной группы 3хЗНОЛПМ(И) (схема)

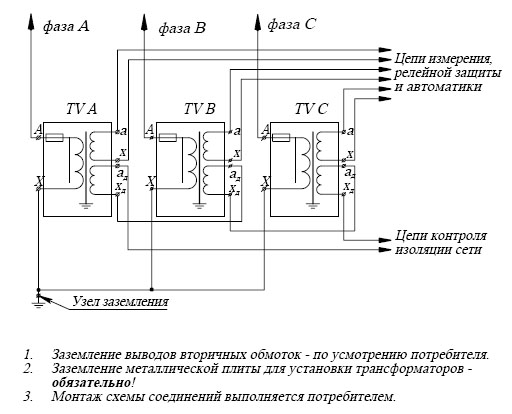

Схема соединения 3хЗНОЛМ
Сделать заказ и запросить дополнительную информацию по ЗНОЛПМ(И), 3хЗНОЛПМ(И) Трансформатор напряжения Вы можете здесь.
